PW-SC10000A大电流短路试验机
设备实物图 电池防爆箱 电池短路试验机+真空灭弧箱 电阻箱 内阻电阻箱 一、设备品名：1.1产品名称：大电流短路试验机1.2产品型号：PW-SC10000A二、适用说明：2.1满足标准 GB/T 31467.3-2015《电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法》；GB/T 3
设备实物图 电池防爆箱 电池短路试验机+真空灭弧箱 电阻箱 内阻电阻箱 一、设备品名：1.1产品名称：大电流短路试验机1.2产品型号：PW-SC10000A二、适用说明：2.1满足标准 GB/T 31467.3-2015《电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法》；GB/T 3
设备实物图
 | ||
| 电池防爆箱 | 电池短路试验机+真空灭弧箱 | 电阻箱 |
 |
| 内阻电阻箱 |
1.1产品名称：大电流短路试验机一、设备品名：
1.2产品型号：PW-SC10000A
二、适用说明：
2.1满足标准
| 全性要求与测试方法》； GB/T 31485-2015《电动汽车用动力蓄电池安全要求及试验方法》 GB/T 38031-2020 《电动汽车用动力蓄电池安全要求》 GB/T 38058-2019的6.5.7条款 GB/T 36972-2018的6.3.4条款 QB/T 2947.3-2008的6.1.6.1条款等标准的短路试验要求 |
2.2设备用途
| 测试和评价汽车用大功率动力电池在短路条件下的安全性能 |
2.3设计概述 | 使用高导电率的紫铜作为短路时的大电流载体，再用高精度真空管为执行动力源，清洁安全，采用航天专用真空接触器，非抽真空箱体，快速安全测试，达到完美的短路测试。 |
2.4设备组成 | 防爆测试箱+灭弧短路控制箱+电阻箱，灭弧短路控制箱中有灭弧装置，测试中能顺利闭合和断开，不产生电弧； |
2.5设备设计与配套周边组件 | 采用气动测试回路闭合，若控制箱是采用气动控制闭合，配套空气压缩机 |
2.6设备安全配套 | 防爆测试箱有防爆链、泄压阀、照明灯、排风排烟及灭火装置、观察窗 |
2.7采集数据 | 控制箱的监测界面能监控电池电压、电流、温度，有曲线、数据报表 |
2.8控制方式 | 电脑、触屏、与远程遥控控制闭合和断开 |
2.9防爆箱设计 | 内箱≥1m×1m×1m（宽×深×高） |
2.10配套电阻 | 5mΩ、20mΩ、50mΩ、80mΩ、100mΩ |
2.11最大使用电流 | 额定10000A，瞬间12000A |
2.12安 |
三、设备特点：

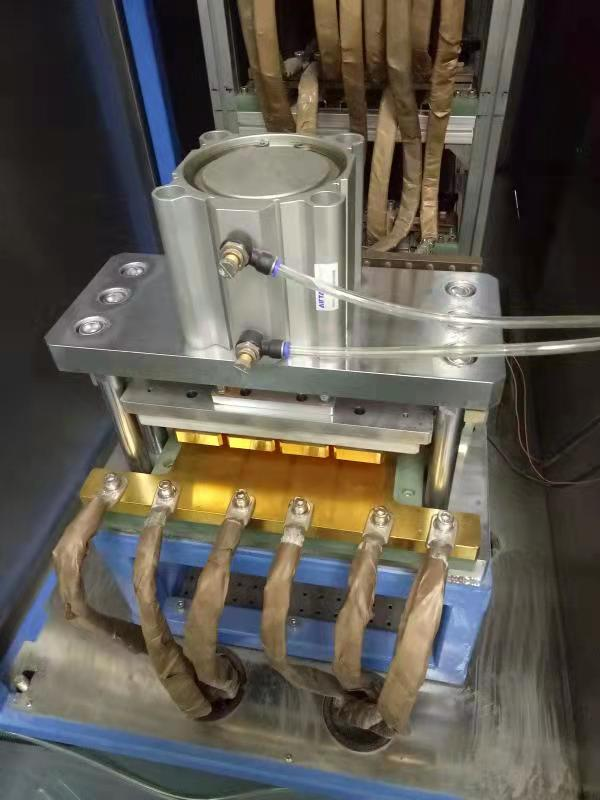

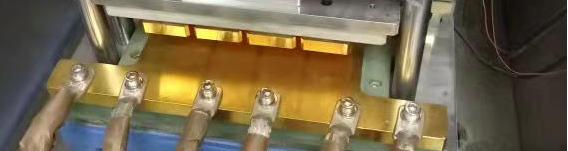

3.1大电流接触器 | 远距离接通与断开直流工作电压至100V； |
额定工作电流10000A，采用真空灭弧系统； 可承载最大瞬间短路电流12000A | |
触点接触电阻低，反应速度快； | |
接触器动作可靠，安全，寿命长，维修保养方便。 | |
3.2温度采集 | 温度采集范围0～1200℃ |
温度采集精度±1.5℃ | |
温度采集通道2通道 | |
温度采集频率100Hz | |
3.3电压采集 | 电压采集范围： 0V-10V/0-100V |
电压采集精度： ≤±0.2% F.S | |
电压采集通道： 2通道，不同量程各一通道 | |
电压采样频率： 100Hz | |
电压分辨率： 0.001V/0.01v | |
3.4电流采集 | 电流采集范围： 0~10000A |
电流采集精度： ±0.1%FS | |
电流采样频率: 100Hz | |
电流显示精度： 1A | |
电流采集通道： 1 通道 | |
3.5控制方式 | 近距离触摸屏控制、远程电脑控制、遥控控制方式三种控制方式 |

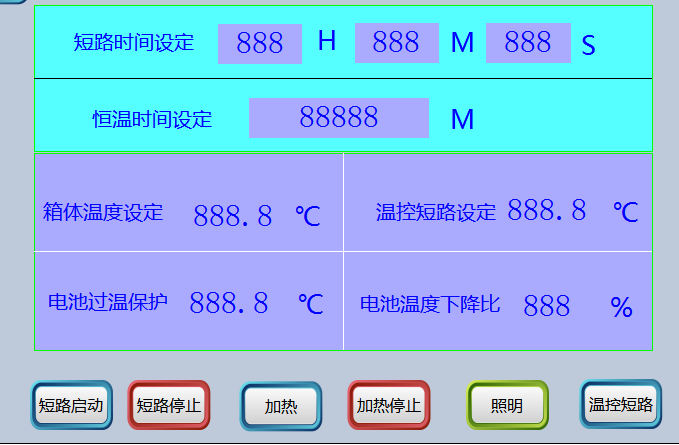

3.6触屏控制界面（仅供参考，根据数据会别行升级） |
|

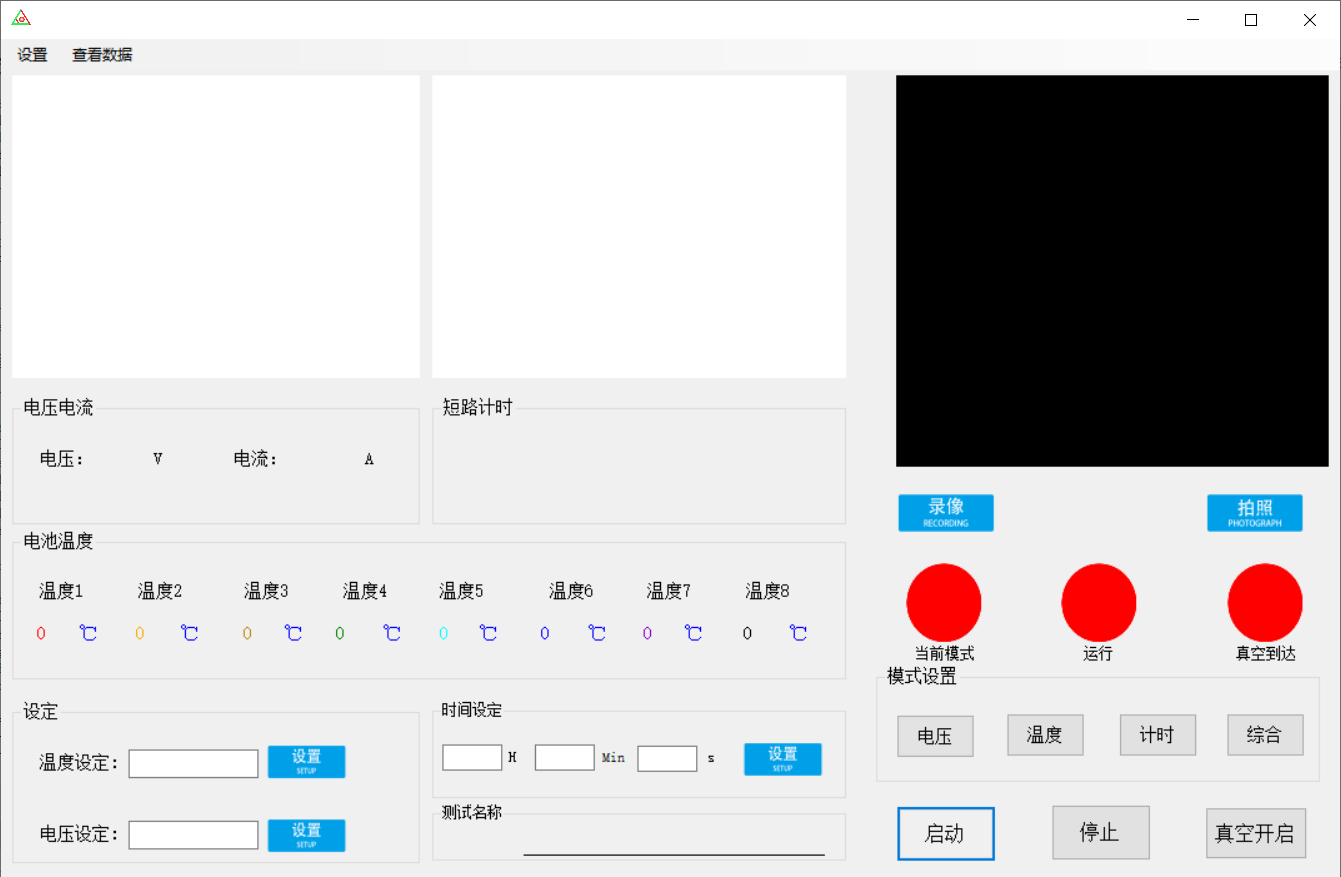

3.7电脑软件主画面(仅供参考，根据数据会别行升级） |
|
3.8历史参数 |  |
四、技术参数：
4.1最大持续短路电流 | 10000A |
4.2最大瞬间短路电流 | 12000A |
4.3电流显示精度 | 1A |
4.4控制方式 | 远距离操作大于50米， PLC 触摸屏控制+连接电脑控制+遥控 |
4.5电阻箱 | W2000 X H1600 X D1200mm |
4.6控制台外型尺寸 | W600 X H1200 X D700mm |
4.7重量 | 控制箱150KG，电阻箱400KG |
4.8装置内阻 | 切换调节5mΩ负载10000A电流以上，20 mΩ、50 mΩ负载6000A电流以上、80 mΩ、100 mΩ、负载2000A电流以上 |
4.9机械寿命 | 5万次 |
4.10使用电源 | AC 220V |
4.11导线长度 | 3米 |
4.12功率 | 3.0KW |
五、安全保护
5.1安全保护功能 | 1）故障报警及原因、处理提示功能 2）故障显示 3）断电保护功能 4）系统具有超限报警，安全保护，自动停机等功能 5）电器安全保护； 6）漏电保护、过热保护； 7）自动断电：如发生、 漏电、 短路等情况时， 设备能自动切断外部输入电源， 使得设备内部任何部分都不带电； |
5.2紧急停止
| 设备具有一键紧急停止开关，急停开关按下，需经过两个动作才能将开关拔出复位； |

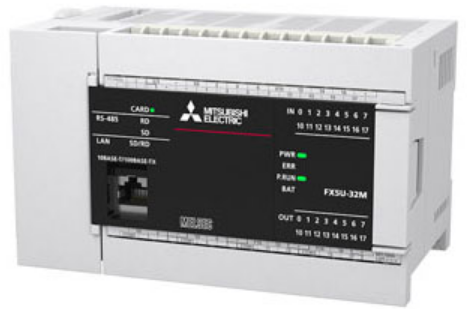

六、控制器介绍
6.1特点 | 可编程控制器有较高的易操作性。它具有编程简单，操作方便，维修容易等特点，一般不容易发生操作错误。对控制器的操作包括程序输入和程序更改的操作。程序的输入直接可接显示，更改程序的操作也可以直接跟进所需要的地址编号或接点号进行搜索或程序寻找，然后进行更改。可编程控制器有多种程序设计语言可供使用。用于梯形图与电气原理图较为接近。可编程控制器具有自诊断功能对维修人员维修技能的要求降低。当系统发生故障时，通过硬件和软件的自诊断，维修人员可以很快找到故障的部位。
|
| 6.2系统构成 |
|
| 6.3例图图片
|
|
七:主机
7.1控制柜尺寸 | W700 X H1650 X D1100mm |
7.2 电阻箱尺寸 | W2000*H1600*D1200 |
7.3电阻材质 | 镍铬合金，电阻稳定性良好，过流大，过流是康铜电阻的2.5倍，100度以下电阻变化0.001欧，而康铜电阻100度变化0.05欧，综合成本比康铜要低，性能要比康铜高。 |
7.4分流器 | 定制0.02级12000A分流器。 |
7.5数据分析 | 非外挂式数据采集仪，数据采集分析由计算机完成，定制软件，保修期内可根据要求升级。 |
7.6二次保护 | 当主接触器断不开时，独立的二重保护系统可远程断开回路，气动式或电动式可选择。
|
7.7电流采集器 | 使用锰铜合金精密分流器，在0~70℃的范围内可以保证±5ppm/℃的温飘以及很低的功率系数，热电势小于0.05uV/℃，并且具有很好的长期稳定性 |
7.8镀金保护 |
使用先进的真空电镀技术，有效保证电镀层，镀金后接触处不会氧化，从而保证长时间的使用准确性。 |
7.9空压机 | 配备工业静音空压机，50L储气灌 |
八、防爆测试箱参数：
8.1箱体材质 | 内箱材质4.0mm 厚不锈钢板并加贴铁氟龙，耐腐蚀及阻燃性能强； |
外箱材质：1.5 mm 厚A3 冷板烤漆处理； | |
8.2观察窗 | 尺寸：350x350mm两层真空钢化玻璃观察窗,并安装防爆网； |
8.3排风口 | 箱体后部装有高温排风扇及预留排风管道接口，直径150 mm，接通电源后排风扇立即开启并工作； |
8.4箱门 | 单门，左开； |
8.5箱门开关 | 打开即断电的门限开关，确保没有误操作，保证人员安全； |
8.6测试孔 | 机器右侧有2个直径100 mm的测试孔，方便放入各种温度，电压，电流采集线； |
8.7脚轮 | 设备下方有四个万向脚轮，可自由移动； |
8.8内箱尺寸 | 1000*1000*1000mm（宽*高*深） |
8.9箱外形尺寸 | 1200*1250*1500mm(宽*高*深)以实物为准
|
8.10材质 | 外箱：1.5mm 厚碳钢板并经高级喷涂处理 内箱： SUS#201 不锈钢,厚5.0mm； |
8.11机箱门 | 单开门，内箱门为不锈钢材质，并加硅胶迫紧条，高强度锁紧扣； 外门由强力合页与箱体相连，配防爆门锁和门两侧配备高强度防爆扣和防爆链条； |
8.14泄压门 | 300*300mm |
8.15照明 | 24V LED |

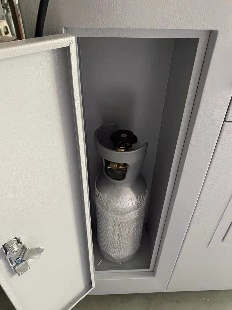

8.16灭火 |
2、可手动可自动灭火，（通过烟雾感应器可以实现自动灭火） 3、七氟丙烷（HFC-227ea/FM200）是一种以化学灭火为主兼有物理灭火作用的洁净气体化学灭火剂，属于多氟代烷烃，分子式为C3HF7；它无色、无味、低毒、不导电、不污染被保护对象，不会对财物和精密设施造成损坏。 4、七氟丙烷能以较低的灭火浓度，可靠的扑灭B、C类火灾及电气火灾；储存空间小，临界温度高，临界压力低，在常温下可液化储存；释放后不含粒子或油状残余物，对大气臭氧层无破坏作用（ODP值为零），在大气层停留时间为31 |
九、设备配置清单
9.1短路主机+真空灭弧装置 | 1套 |
9.2导线 | 10000A长3米: 2条 |
9.3分流器 | 12000A 1个 |
9.4内阻电阻箱 | 1套 |
9.5负载端子 | 2个 |
9.6防爆测试箱 | 1台 |
9.7远程遥控 | 1套 |
9.8灭火装置 | 1套 |
9.9测试孔塞 | 2个 |
9.10电脑及软件 | 1套 |
9.11空气压缩机 | 1套（50L） |
9.12产品说明书 | 1份 |
