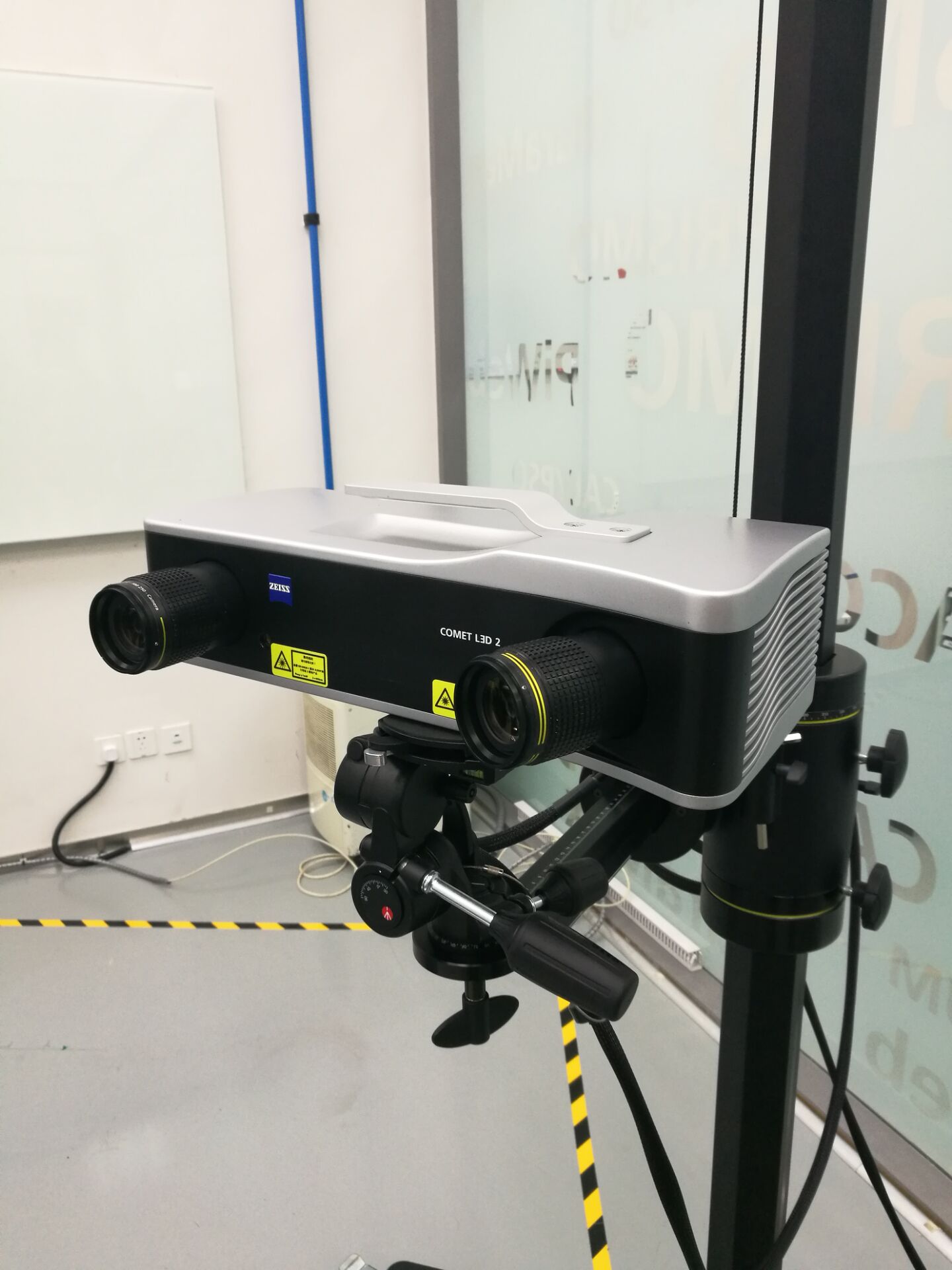

蔡司ZEISS COMET L3D 2 三维扫描仪
基本功能1、支持64位技术,支持多处理器, 兼容Windows XP 64位 和 Windows 7 64位操作系统;2、软件界面简单,易于使用, 可自定义用户界面;3、交互式和自动式的测头参数的控制 (测量模式,相机配置,曝光时间,测量3D预览等功能之间可以随意切换);4、文件管理功能(二进制格式存储, 数据输入输出, 输入 CAD 数据);5、简单方便的配置系统及更换测量范围。 数据获取功
1、支持64位技术,支持多处理器, 兼容Windows XP 64位 和 Windows 7 64位操作系统;
2、软件界面简单,易于使用, 可自定义用户界面;
3、交互式和自动式的测头参数的控制 (测量模式,相机配置,曝光时间,测量3D预览等功能之间可以随意切换);
4、文件管理功能(二进制格式存储, 数据输入输出, 输入 CAD 数据);
5、简单方便的配置系统及更换测量范围。
1、项目管理式软件模式,可实现对被测物体表面数据自动采集,可以使用不同的拼接策略随意组合;
2、可实现原始扫描数据拼合误差检查功能并以色差图显示分布;
3、可实现多组数据组之间的数据拼接;
4、具有多种数据拼合策略,可根据参考点、表面形状特征实现手动或自动数据拼接;
5、具有STL、ASCII等多种的输出格式,能满足与Geomagic Studio、Polyworks等CAD软件通用或专用数据格式接口;
6、软件集成照相定位系统模块,参考点数据无需导入导出,直接进入扫描模式状态;
7、可以利用最佳拟合方式对齐测量数据和参考数据(CAD);
8、具有实时图形界面监测功能,可实时监测测头温度、振动状态及变化情况;
9、软件具有三维激光扫描类型设备接口,可直接操控激光扫描仪进行数据扫描,无须额外软件,便于后续测量工作范围扩展。
1、数据自动后处理 (将点云数据转换为三角网格数据, 基于公差设置的数据自动稀化与优化)
2、三角网格数据的编辑与优化(消除异常值, 基于公差设置的光顺处理, 基于曲率的稀化, 缩放, 镜像)
3、交互式三角网格数据编辑(补孔, 裁剪, 光顺, 稀化)
4、交互式数据选择功能,可进行表面选择、穿透选择、局部选择、面片选择等功能。
1、用户可自行校正测量系统,具有图形化操作步骤指引;
2、利用校准板来快速校正系统,确保整个测量范围的测量精度
3、集成硬件问题自我诊断功能
1、支持Windows7 64位操作系统,支持多处理器
2、显卡采用Nvidia Quadro系列显卡
3、CPU主频:≥2.5GHz
4、内存:≥16GB
5、硬盘容量:≥1TB
6、显示器尺寸:≥15"

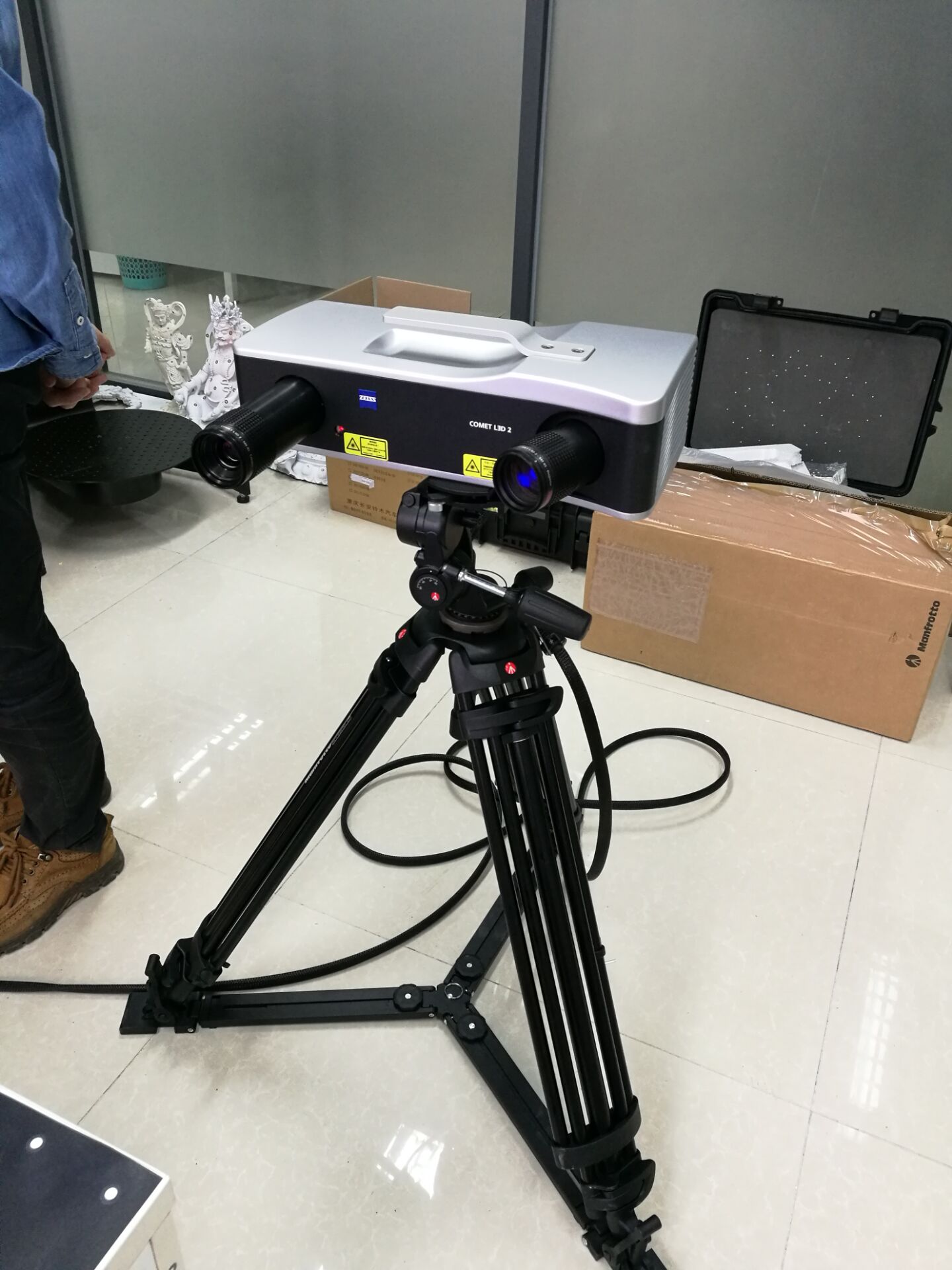

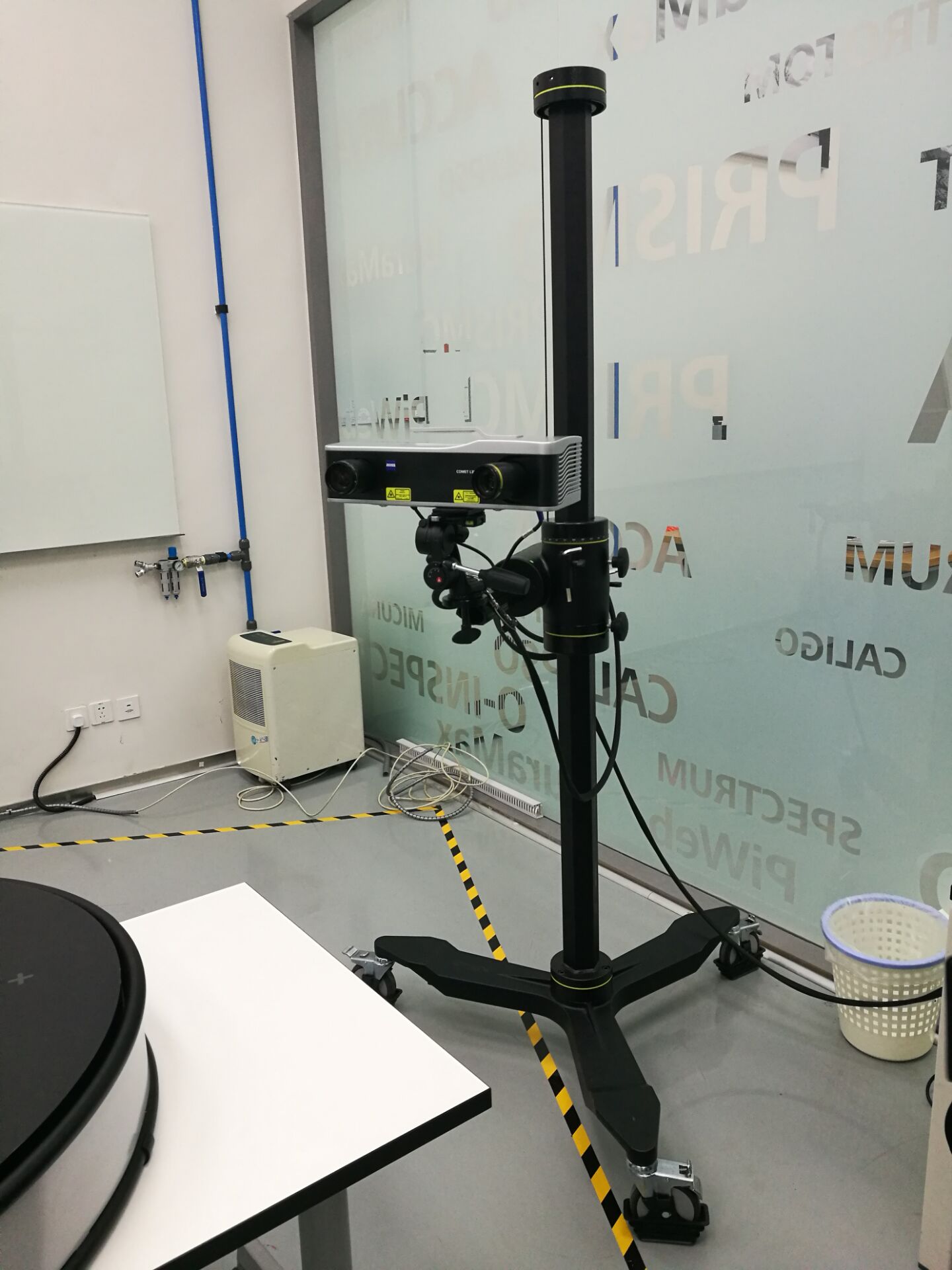

1、便携式脚架
2、高度可达1.5米
3、最大承重20kg
4、包含带锁死功能轮子底座,可配合轮子使用
1、技术原理 | 单CCD数码相机蓝光光栅扫描技术; |
2、光栅类别 | 独立式数码光栅原理,非普通投影仪; |
3、CCD相机分辨率 | ≥500万像素; |
4、最快单幅扫描速度 | ≈1秒; |
5、最小点云间距 | ≤0.024mm(45测量范围); |
6、最高单幅精度 | ≤0.008mm(45测量范围); |
7、采用易于通风结果设计,减少温度影响,以保证测头精度及稳定性; | |
8、镜头具有保护式设计,防止误操作,提高系统稳定性,如需必要调整,镜头也可进行拆卸; | |
9、测量范围最小可达45 x 38 x 30mm ,最大范围可达481 x 404 x 250 mm,可扩展其它测量范围,只需购买测量范围镜头组即可; | |
10、扫描数据时原始点云密度可调整; | |
11、具有测头温度及测头震动情况实时图形监测功能,可直观显示测头/物体的状态是否稳定; | |

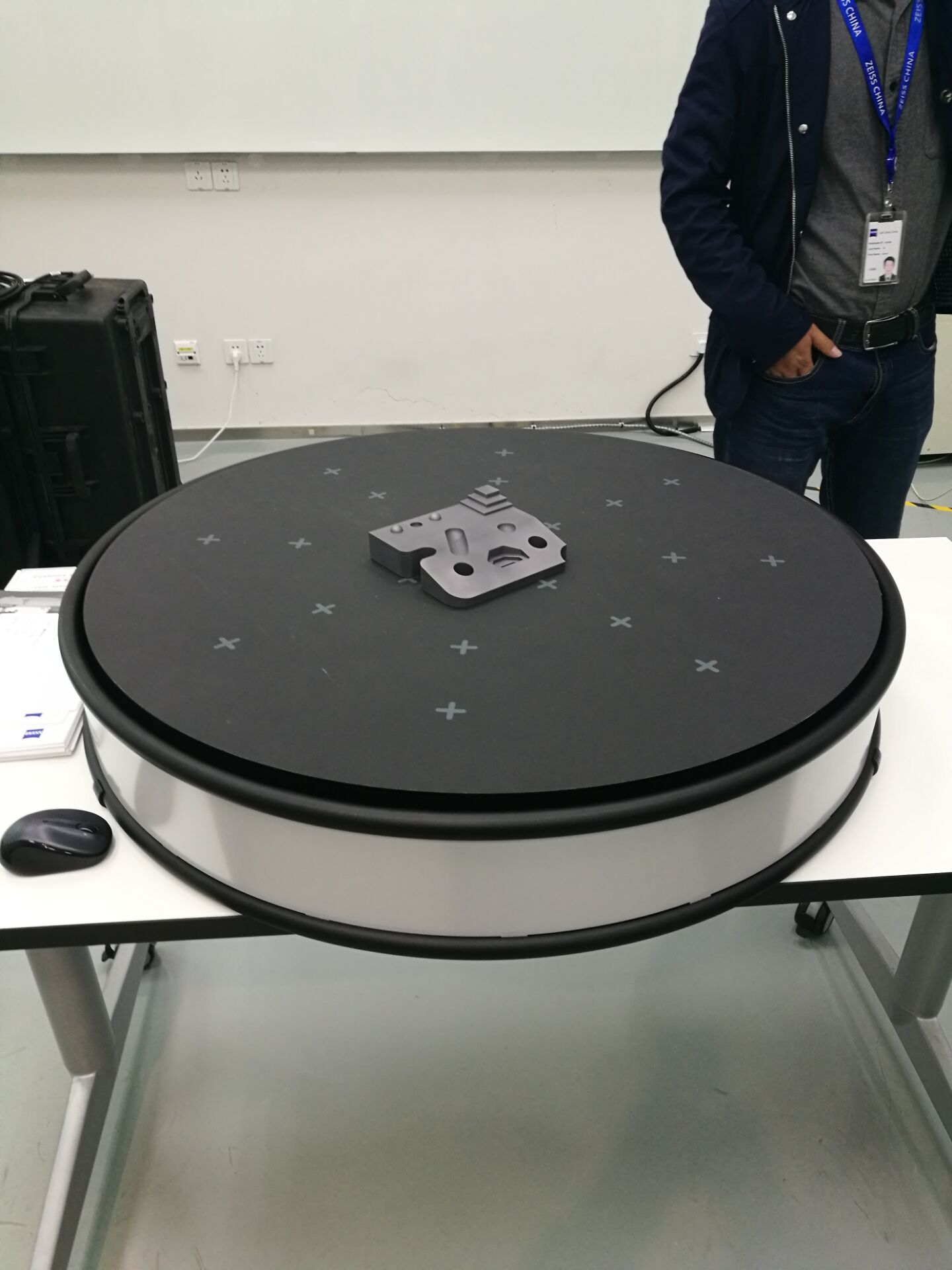

12、具有点云数据自动拼接功能:无需粘贴任何参考点,可依据物体表面轮廓特征,配合自动转台进行全自动的拼接。可支持手动、自动拼合等方式; | |
13、校准用工具采用陶瓷涂层板式复合材料,减少温度影响,提高校准精度。 |
