HOMMEL T8000R粗糙度仪

用途

霍梅尔T8000R专为测量各类复杂的粗糙度而设计。此粗糙度符合标准，既可投放到生产现场使用，也可安装在测量室使用。该粗糙度仪具备不同的拓展等级，如有需要还可以拓展用于测量工件表面形貌和轮廓。

技术特点

▪采用基准面测量原理时的进给精度高

▪模块化结构

▪以电脑为基础的评价单元；

▪牢固的高斯滤波器符合ISO/TS 16610-31标准；

▪具有众多汽车制造行业的特性参数。

主要特点

▪能够计算所有常见的表面轮廓，粗糙度和波纹度特征数据（90多个）；

▪测量粗糙度和波纹度的探测距离是60mm/120mm；

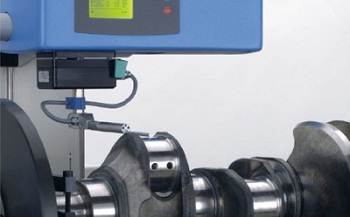

▪采用套筒结构，所以能够测量很难接触的位置；

▪采用通用粗糙度测头，并且使用可更换的测头臂，所以能够满足不同或特殊的测量需求；

▪稳定和牢固的立柱保证了测头的自动定位；

▪对软件及标准进行了不断的改进和升级；

▪软件的可操作性佳，界面结构清晰，通过软件可创建个性化的测量程序。

测量较深的面或两个凸缘之间的面时，探头可回转90°，并在进给方向的横向探测，这就省却了麻烦的换装过程。

测头既可通过套筒安装，也可安装在进给装置的下方，所以保证了测量仪的柔性和应用。

选项

▪通过电动倾斜单元和软件完整的实现CNC功能；

▪经过认证的qs-STAT接口（AQDEF）；

▪螺旋纹路测量：测量粗糙度时可在切线方向进行旋转补给，螺旋纹路软件；

▪工件表面形貌测量：电动Y向定位台和软件HOMMEL MAP，用于3D特征数据的显示和评价；

▪轮廓测量的拓展包；

▪不同应用的粗糙度测头和测头臂；

▪测量台MT1 XY，MT1 XYO；

▪wavecontrol™basic操作面板；

▪仪器台GTR。

供货范围

▪带19'TFT显示屏的评价电脑，彩色打印机，CD/DVD刻录器，粗糙度评价软件；

▪带自动探测功能的电动测量立柱wavelift™400；

▪带增量值光栅尺的进给装置waveline™60/120；

▪进给装置的倾斜和紧固单元，回转范围±45°，精回转范围±5°；

▪带10mm T槽的硬岩石板；

▪TKU300测头一套，包含4个不同应用测针；

▪固定测头支架FHZ；

▪粗糙度标准样块RNDH2。
